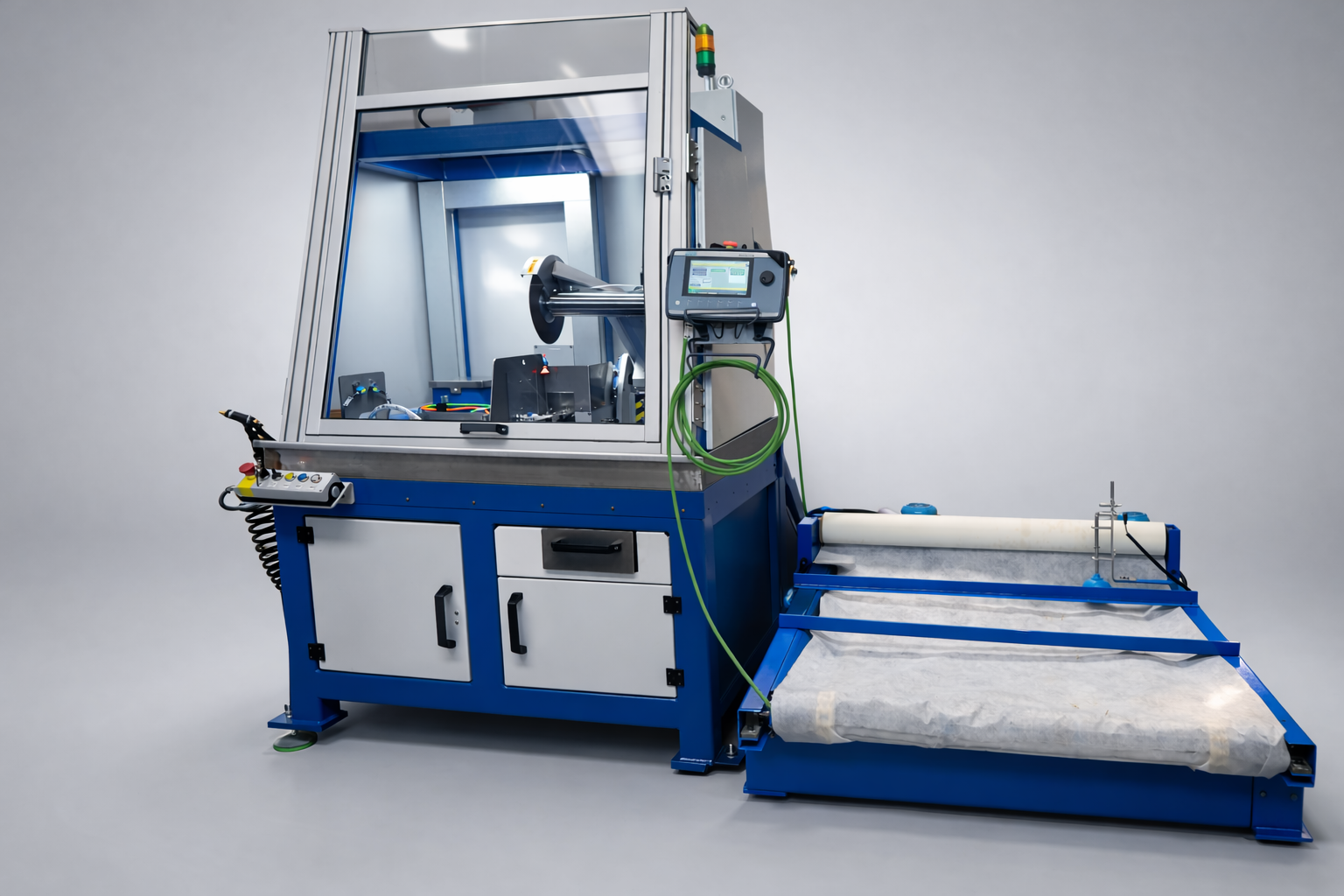

Präzisions-Trennschleifautomat
Ihre Rawyler Trennschneidmaschine ist in die Jahre gekommen? Es gibt keine Ersatzteile mehr? Die Maschine entspricht nicht den aktuellen Sicherheitsstandards? Wir bieten Ihnen einen von uns entwickelten, modernen Nachfolger unter Berücksichtigung der Rawyler Vorzügen.
Für mehr Infos: https://rawyler.de/
Jetzt Anfragen
Anwendungen
-
Linearführungen
-
Kugelgewindetriebe
-
Rohre
-
medizinische Implantate
-
Feingussteile
Technische Daten:
-
Abmaße komplette Einheit: ca 2300mm (B) x 2000mm (T) x 3200mm (H)
-
Gesamtgewicht: ca. 1800 kg
-
Elektrische Einspeisung 400V/50Hz steckbar, Anschlußdaten ca. 4kVA
-
Pneumatische Einspeisung 6bar Wartungseinheit
-
Werkstückgeometrie mit Wechselspannprismen: max. Ø30mm, kleine Durchmesser mehrsträngig gespannt; Standardlängen 10mm-50mm; Sonderlängen auf Anfrage
-
Schleifscheiben Außen-Ø 260mm bis Ø120mm; Scheibendicke max. 1mm; Schleifscheiben Innen-Ø 22mm; Spanngeometrie anpaßbar
-
Spindeldrehzahl: 600-5800/min; automatisch konstante Umfangsgeschwindigkeit
-
Ausbringung: ≥ 1000 Schnitte pro Stunde (bezogen auf Wkst. Ø8mm zweisträngig gespannt)
-
Verfügbarkeit ≥ 95%
Konstruktionsmerkmale:
-
Steifes Maschinengestell
-
Schleifscheibenvermessung und Verschleißkompensation
-
Automatische Schnittgeschwindigkeitsregelung in Abhängigkeit des Schleifscheibendurchmessers
-
Werkstückspannung mittels Feder und pneumatischer Entspannung (Rawyler-Konzept)
-
Zugänglichkeit für Wartung/ Reparatur
-
Stauraum für Werkzeuge unter der Arbeitsfläche
Beispielbilder:

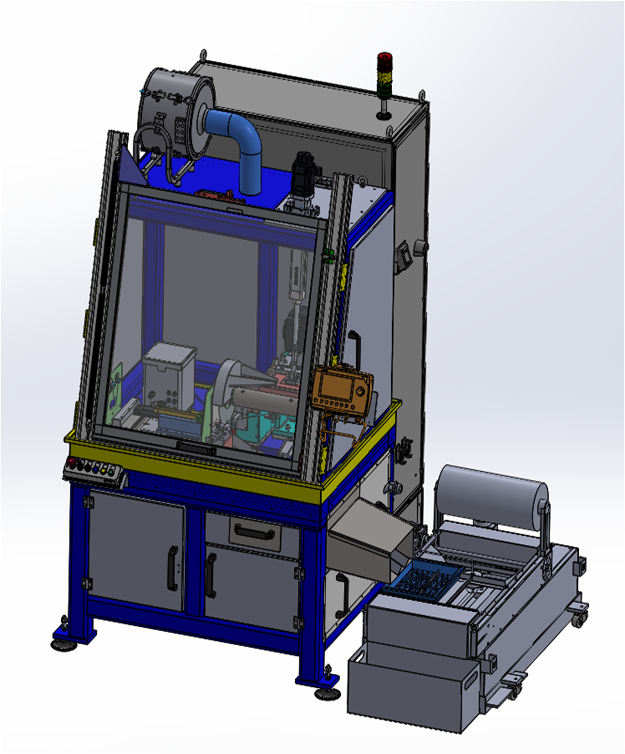

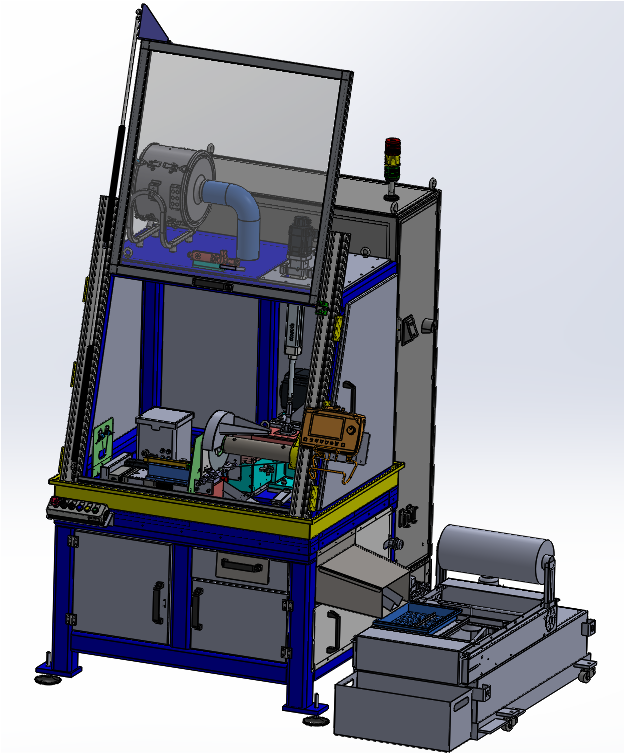

Aufbau:
Aufbau:

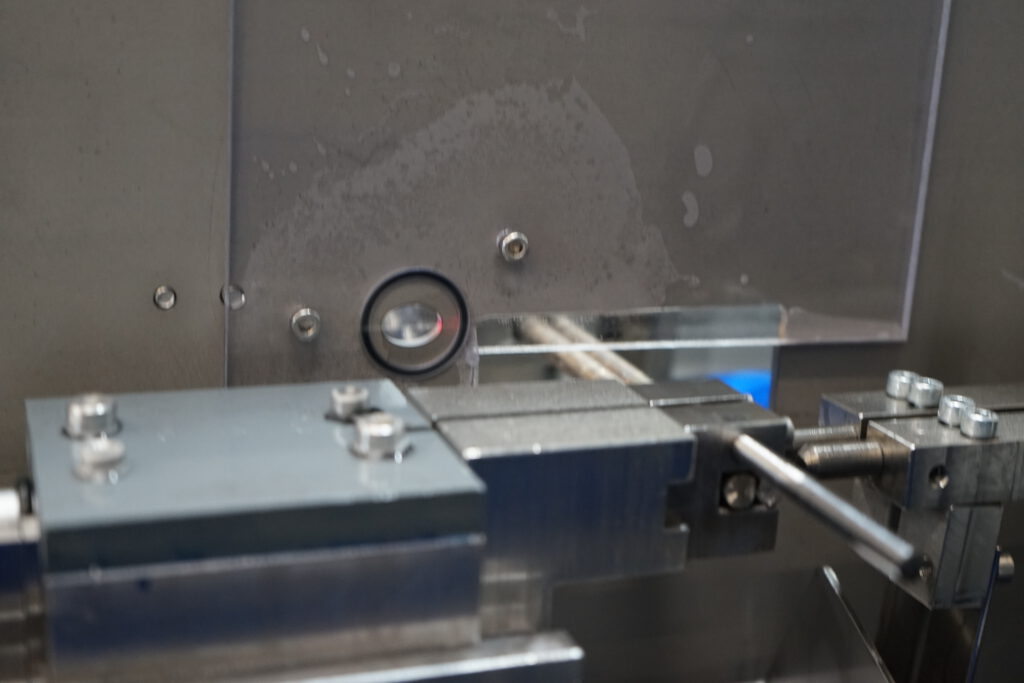

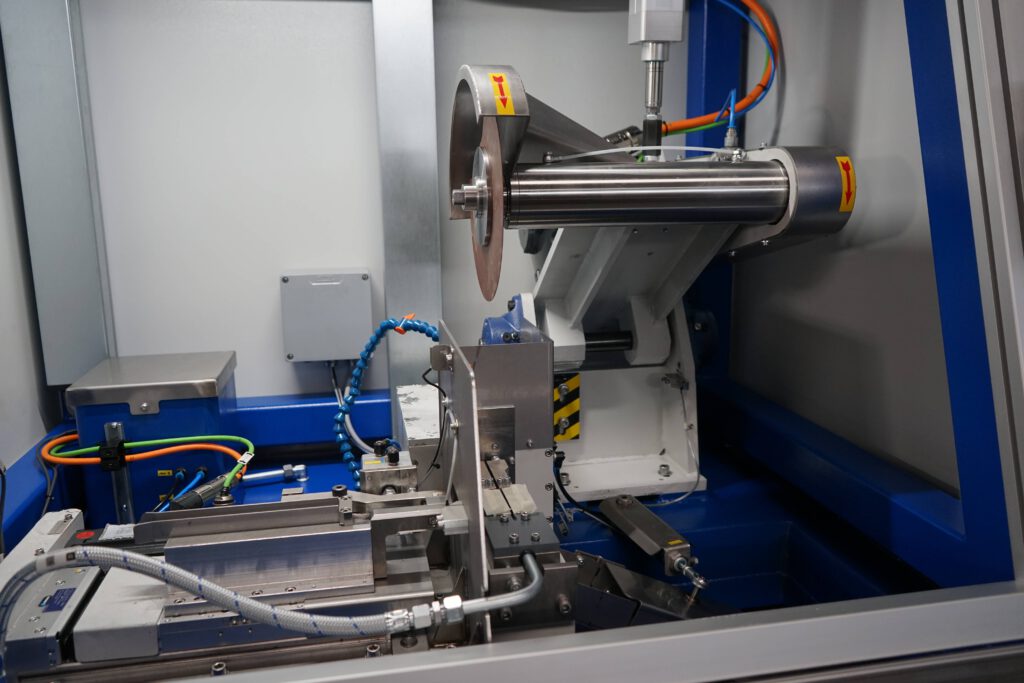

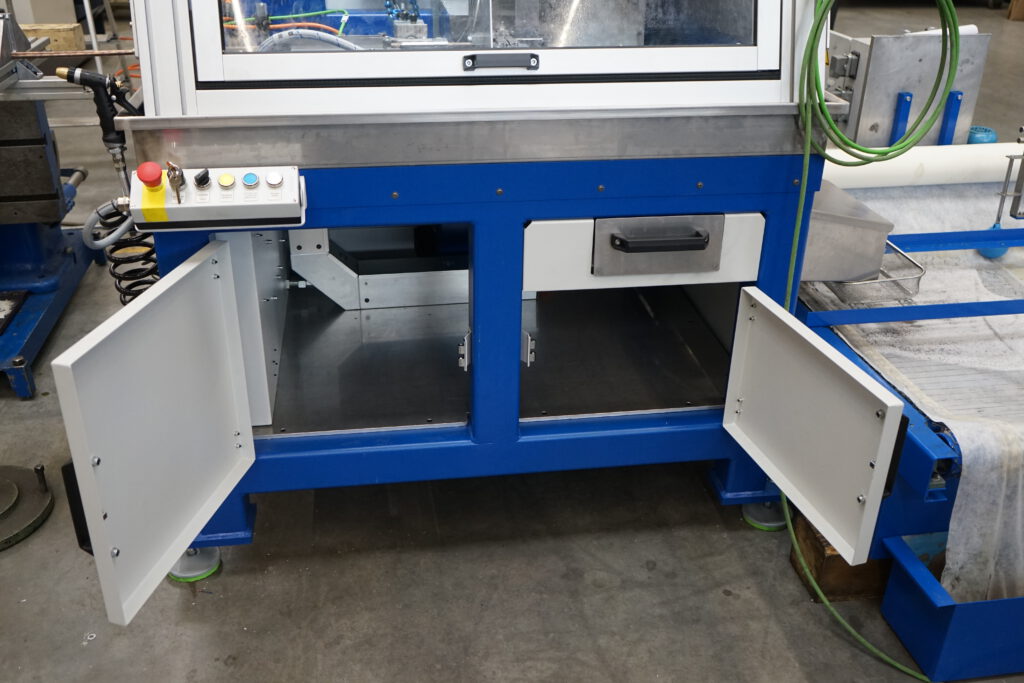

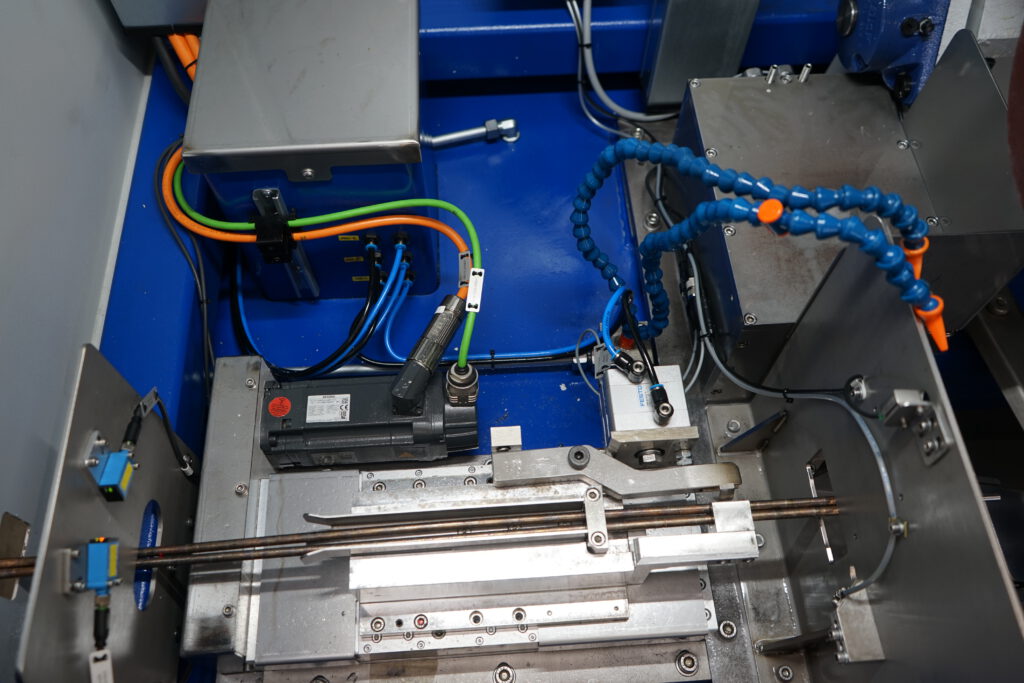

Details:
Details:
